Unidades de control

Unidades de control para guiadores de banda

Todos los sistemas guiado de banda son gestionados por una unidad de control por microprocesador para analizar los datos procedentes de sensores y para regular el accionador y todas las funciones necesarias.

Las unidades de control RE, en combinación con los dispositivos y sensores electromecánicos, han sido estudiadas para garantizar una guía fiable y eficiente de una banda móvil.
Para satisfacer las necesidades de todos nuestros clientes, hemos diseñado dos tipos diferentes de sistemas de guiado:

TECNOLOGÍA RESMART

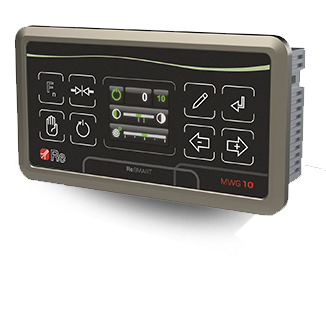

El sistema RESMART se compone del regulador MWG10 que integra la lógica de control y el controlador de potencia para motores en un caso individual y muy compacto.

Está equipado con una pantalla gráfica a color OLED con alto contraste que asegura una interacción rápida y fácil de usar humano / máquina.

MWG10 cuenta con entradas analógicas adecuadas para nuestros sensores con salida analógica y una interfaz CAN para los sensores de última generación y las ópticas que producimos.

Gracias a estas características y para los motores paso a paso instalados en todos nuestros dispositivos mecánicos, el sistema de guiado RESMART puede presumir de:

Alta velocidad de ajuste
altos niveles de empuje
Ausencia de ruido
Tiempo bajo muestreo

También están disponibles algunos modelos diferentes MWG10 para cualquier tipo de aplicación:

MWG10-WO para la planta de fundido, incluye el modo de oscilador a fin de producir un carrete uniforme cuando el material es más grueso en los bordes
MWG10-WW para la extrusión de película por soplado, puede leer la anchura de la banda entre dos sensores muestran en la pantalla.

TECNOLOGÍA RELINK

Relink es el sistema todo en uno de guiado desarrollado por Re en la que el conductor eléctrico está equipado directamente con el marco del dispositivo mecánico y está separado de la lógica de control.
Permite controlar al mismo tiempo hasta 10 guiadores de banda con un mando a distancia único.
El sistema de guiado web Relink se compone de:

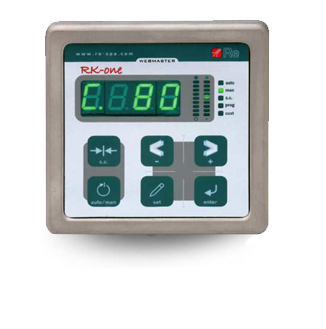

RK-ONE unidad de control
La unidad de control remoto RK-ONE es una alternativa a la pantalla RK.31 si sólo se utiliza el controlador MWG.61. Utilizar el RK-ONE tiene numerosas ventajas:

- Fácil de leer. El RK-ONE está equipado con una pantalla de 4 dígitos que se puede leer fácilmente, incluso a distancia, así como un bargraf que indica la posición del actuador. También se incluye un conjunto de LEDs que indican el estado del sistema.
- Fácil de usar. RK-ONE incorpora un conjunto básico de funciones que hace que sea rápido y fácil de usar y calibrar.
- Adaptable. Hay dos versiones disponibles, en función de las necesidades del usuario, una para ser incorporada y una para ser fijada a la pared.
- Intercambiables. El RK-ONE está conectado al conductor MWG.61 a través del cable serial RS485. Los dos sistemas son perfectamente intercambiables.

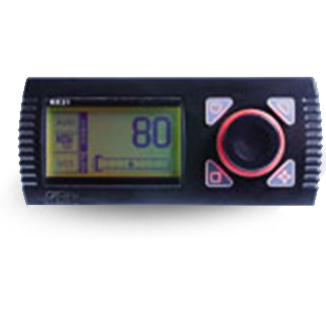

Unidad de control RK.31

Las muchas ventajas considerables ofrecidAs por la unidad de control remoto RK.31 incluyen:

- Compacto. La unidad de control remoto es muy pequeña, por lo que se puede montar en cualquier lugar en el sistema, además de ser unido a la barra DIN, o en cualquier pared mediante la brida de mano.
- Control de hasta 10 guías de la banda. Permite ver los parámetros de cada MWG.61 conectado y editar fácilmente, gracias a las instrucciones suministradas por el propio dispositivo.
- Interfaz de usuario amigable. Los mensajes emergentes dan instrucciones en la fase de calibración con una selección de idiomas para todos las procedimientos de los guisdores.
- Pantalla LCD.
- 24V Fuente de alimentación.

MWG.61 Conductor
Las muchas ventajas considerables que ofrece el controlador MWG.61 incluyen:

- Tamaño mínimo. el conductor del motor, incluido en un caso muy compacto, se puede montar directamente en el marco de la guía de la banda.
- Perturbación reducida mediante la eliminación de cable que conecta el conductor para el motor y la reducción de la longitud de los cables entre los sensores y el ajustador
- Auto-configuración: el sistema se configura automáticamente cuando se enciende. El MWG.61 puede establecer qué elementos componen el sistema, cuáles y cuántos sensores están conectados, si una barra de soporte del sensor automático está presente y el tipo de configuración del sistema.
