Sensores
Sensores para el control del guiado de la banda

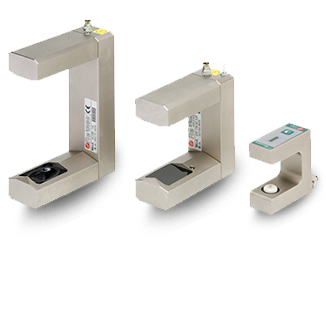

SU SENSOR DE ULTRASONIDOS
SIR SENSOR INFRARROJO
La gama de sensores disponible para sistemas de guiado incluye:
Sensores ultrasónicos SU, para leer el borde de materiales tales como papel, cartón y película de color o transparente
Sensores infrarrojos SIR, para leer el borde de telas y materiales fono-absorbente o cerca de la armadura.
El tamaño y la conexión de todos los modelos es idéntico, por lo que son totalmente intercambiables en la guía de la banda en función de las necesidades de la aplicación.
Si dos sensores se utilizan simultáneamente la guía central también puede ser seleccionada desde la unidad de control remoto.
Versiones especiales son disponibles:
Sensores ultrasónicos con lectura centesimal
Sensores ultrasónicos para entornos ruidosos
Sensores infrarrojos con apego neumático para limpiar la zona de lectura a partir de residuos de mecanizado, la versión de AIR.
Ultrasonidos e infrarrojos sensores micro.
SENSORES ÓPTICOS
Los sensores ópticos RE son capaces de leer las líneas y / o bordes de los laminados utilizando el contraste de la luz producida.
QUBE con una superficie visual de aproximadamente 6 mm, que puede detectar líneas continuas o interrumpidas en varios tipos de fondos tales como transparente, metálico, y reflectante. El sensor se autocalibra con el reconocimiento de la línea o borde y selecciona automáticamente la dirección de lectura gracias a la selección del color de iluminación para el contraste máximo . Es intercambiable con TL.01

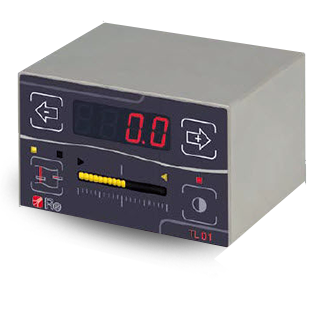

TL.01 su amplia área visual puede detectar líneas de color continua o interrumpida en la luz, oscuro, transparente, metálico y fondos reflejandos gracias a la selección automática del color de iluminación, para lograr el máximo contraste. Las cuatro teclas de la interfaz de usuario y la pantalla de cuatro dígitos y la barra de LED dan al usuario la posibilidad de controlar y calibrar la función principal del sensor de forma fácil y rápida. También cuenta con un movimiento electrónico micrométrico (EMD) de la posición de lectura, sin reducir el área visual.
FISHEYE; con una superficie visual hasta 800mm este es el sensor ideal para el material con un error considerable de anchura y que usa bobinas de empalme de diferentes anchos, tales como por ejemplo el sector de cartón corrugado. De hecho, su gran cono visual no requiere el uso de un soporte de sensor motorizado.

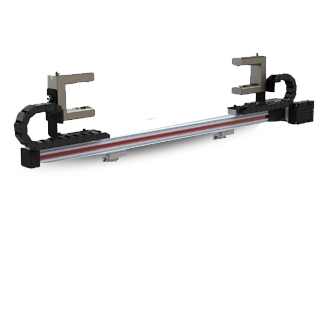

PORTASENSORES
Para un posicionamiento exacto del sensor generalmente se instalan soportes de sensor manual o automático.
El soporte del sensor manual permite tres grados de libertad y por lo tanto la máxima flexibilidad durante la instalación. Si el operador necesita posicionar el sensor con precisión, se utiliza un soporte de sensor micrométrico que garantiza movimientos mínimos incluso durante el procesamiento.
El soporte del sensor automático, equipado con motores paso a paso y accionado por un controlador específico MWG.61 , se utiliza generalmente en sistemas en los que el operador tiene que cambiar con frecuencia la posición del sensor o cuando el sensor es tan difícil de alcanzar.
